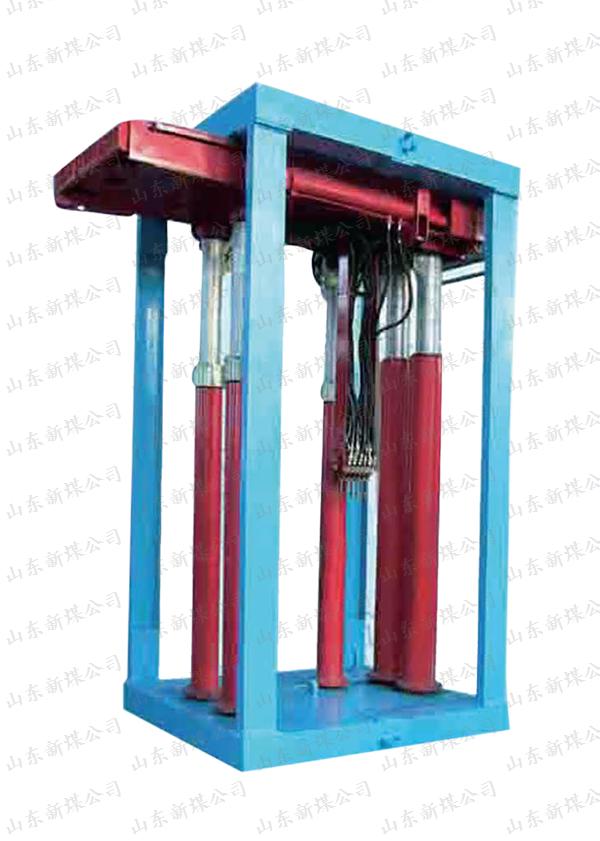

鏈懸拼梁拼盤式強力切頂型液壓支架
本支架采用了先進的拼梁拼盤技術，頂梁承受的彎矩大大減少，從而減輕了支架重量。本支架后柱粗，切頂能力強，每米切頂力可達1229KN，因此適合堅硬頂板，一次采全高。大采高時，后面矸石涌柱子時，能夠承受大的橫向載荷。
技術參數：
|
項目 型號 |
ZH2990/12/42 |
ZH3300/12/42 |
ZH4200/12/42 |
ZH4600/12/42 |
ZH3800/12/42 |
|
支架高度 |
1200-4200mm | ||||
|
支架寬度 |
約1200mm | ||||
|
中心距 |
1250mm | ||||
|
重量約計 |
2.5t左右(以標準架800步距，2.5米高，無底梁為例) |
2.6t左右(以標準架800步距，2.5米高，無底梁為例) |
2.9t左右(以標準架800步距，2.5米高，無底梁為例) |
約3-3.5t(以標準架800步距，2.5米高，無底梁為例) |
3t左右(以標準架800步距，2.5米高，無底梁為例) |
|
支柱 |
3×Φ125+2×Φ160 |
3×Φ140+2×Φ160 |
3×Φ140+2×Φ200 |
3×Φ160+2×Φ200 |
3×Φ125+2×Φ200 |
|
初撐力 |
2466KN(P=31.5MPa) |
2721KN(P=31.5MPa) |
3430KN(P=31.5MPa) |
3900KN(P=31.5MPa) |
3160KN(P=31.5MPa) |
|
支護阻力 |
2990KN(P=38.2MPa) |
3300KN(P=38.2MPa) |
4200KN(P≈38.2MPa) |
4600KN(P≈37.4MPa) |
3800KN(P=38.2MPa) |
|
支護強度 |
0.81Mpa(max)
0.64Mpa(min) |
0.89Mpa(max)
0.71Mpa(min) |
1.12Mpa(max)
0.89Mpa(min) |
1.27Mpa(max)
1.0Mpa(min) |
1.03Mpa(max)
0.81Mpa(min) |
|
對地板比壓
（帶底梁） |
0.87Mpa(主底板)
2.69Mpa(拼盤部分) |
1.09Mpa(主底板)
2.69Mpa(拼盤部分) |
1.05Mpa(主底板)
4.2Mpa(拼盤部分) |
1.38Mpa(主底板)
4.2Mpa(拼盤部分) |
0.87Mpa(主底板)
4.2Mpa(拼盤部分) |
|
推移千斤頂 |
1條；缸徑/桿經：100/70,行程630,700,800,900,1000推力/拉力:247/126KN(P=31.5MPa) | ||||
|
前伸梁千斤頂 |
2條；缸徑/桿經：63/45,行程630,700,800,900,1000推力/拉力:47/48KN(P=15/31.5MPa) | ||||
|
側推千斤頂 |
2條；缸徑/桿經：63/45,行程130推力/拉力:98/48KN(P=31.5MPa) | ||||
